Как выбрать электроды для ЭХВЧ: хвостовик 1,2 или 2,45 мм
Почему важен диаметр хвостовика
При заказе электрода для электрокоагулятора сначала проверяют его посадочную часть — хвостовик, который закрепляется в ручке аппарата. В линейках ЭХВЧ-МТУСИ и ЭХВЧ-МЕДСИ встречаются размеры 1,2 мм и 2,45 мм. На фотографиях электродов Витакосметик эти исполнения отличаются внешне: у 1,2 мм посадочная часть тонкая и гладкая, у показанных изделий 2,45 мм — утолщенная, с кольцевыми выступами.
Сравним внешний вид шаров, петель и игл, разберем обозначения размеров и примеры комплектаций аппаратов. Здесь речь идет о сменных электродах для соответствующих держателей электродов. Принадлежности для спрей-коагуляции, электроэпиляции проверяются отдельно.
Как электроды 1,2 и 2,45 мм отличаются внешне
Начнем с шарообразных электродов. В обеих карточках указан рабочий шар диаметром 1,2 мм, но конструкция посадочной части различается. На фото удобно рассмотреть именно конец, который вставляется в держатель.

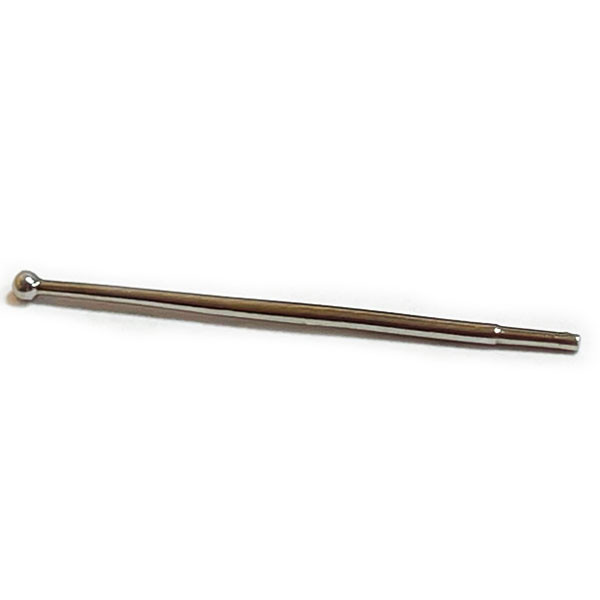

Шар: хвостовик 1,2 мм
Тонкая гладкая посадочная часть продолжает стержень электрода. На этом фото хвостовик находится справа, рабочий шар — слева.

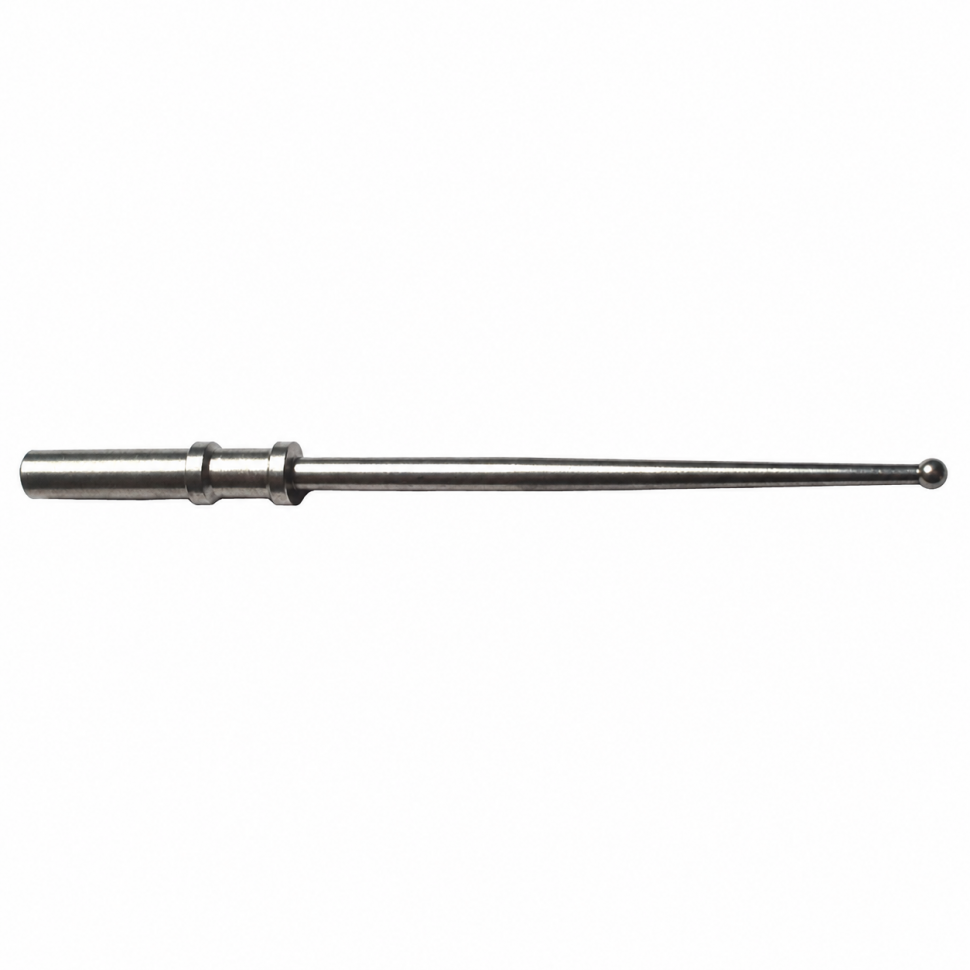

Шар: хвостовик 2,45 мм
Утолщенная цилиндрическая посадочная часть имеет два кольцевых выступа. На этом фото хвостовик находится слева, рабочий шар — справа.
Это описание конкретных изделий на фотографиях Витакосметик. Снимки показывают конструкцию, но приведены без единого масштаба. Для заказа точный диаметр сверяют с обозначением Dхв в карточке и размером, предусмотренным для держателя.
У ручки проверяют посадку под электрод. При замене самой ручки дополнительно сверяют ее разъем, кабель и совместимость с нужным выходом аппарата.
Как читать название электрода
В описании могут встречаться сразу несколько размеров. Каждый отвечает на свой вопрос:
- Dхв, Øхв или диаметр хвостовика — какой посадочный размер нужен держателю: 1,2 или 2,45 мм.
- Размер рабочей части — например, диаметр шара или петли, толщина иглы, размер ножа.
- L — длина электрода, которую проверяют отдельно. Она не заменяет обозначение хвостовика.
В каталоге есть и шар 1,2 мм с хвостовиком 1,2 мм, и шар 1,2 мм с хвостовиком 2,45 мм. Рабочая форма и ее заявленный размер совпадают, а посадочные части различаются и по диаметру, и по внешнему виду.
Для каких ЭХВЧ используются электроды 1,2 и 2,45 мм
К сожалению, универсального правила «до 50 Вт — 1,2 мм, от 100 Вт — 2,45 мм» нет, т.к держатели электродов могут взаимозаменяться и отличаться от производителя к производителю. Но чаще всего, в моделях ЭХВЧ-20 и ЭХВЧ-50 используются держатели электродов с цангой 1.2мм, а в моделях ЭХВЧ-100 уже 2.45мм. Точное обозначение ЭХВЧ означает электрохирургический высокочастотный аппарат. Оно само по себе не задает стандарт крепления электрода.
Шар, петля, игла или нож: что выбирать после проверки посадки
Форму и размер рабочей части специалист выбирает в соответствии с назначением инструмента, режимом аппарата и методикой вмешательства. Хвостовик 2,45 мм сам по себе не означает большую рабочую поверхность, а хвостовик 1,2 мм — более тонкое воздействие.
- Шар. Проверяют диаметр шарообразного наконечника и отдельно диаметр хвостовика.
- Петля. Уточняют форму и размер петли. Обозначение посадки не сообщает ее диаметр.
- Игла или конус. Сверяют исполнение рабочей части. Коагуляционная игла и игла для электроэпиляции — разные позиции каталога.
- Нож. Выбирают размер и исполнение рабочей части: прямое, изогнутое или скошенное, если оно предусмотрено для нужной задачи.
Петля: сравниваем посадочную часть
У обеих насадок рабочая часть выполнена в форме петли. На фотографиях снова видно различие хвостовиков: тонкий гладкий у исполнения 1,2 мм и утолщенный с кольцевыми выступами у 2,45 мм. Размер самой петли выбирается отдельно.

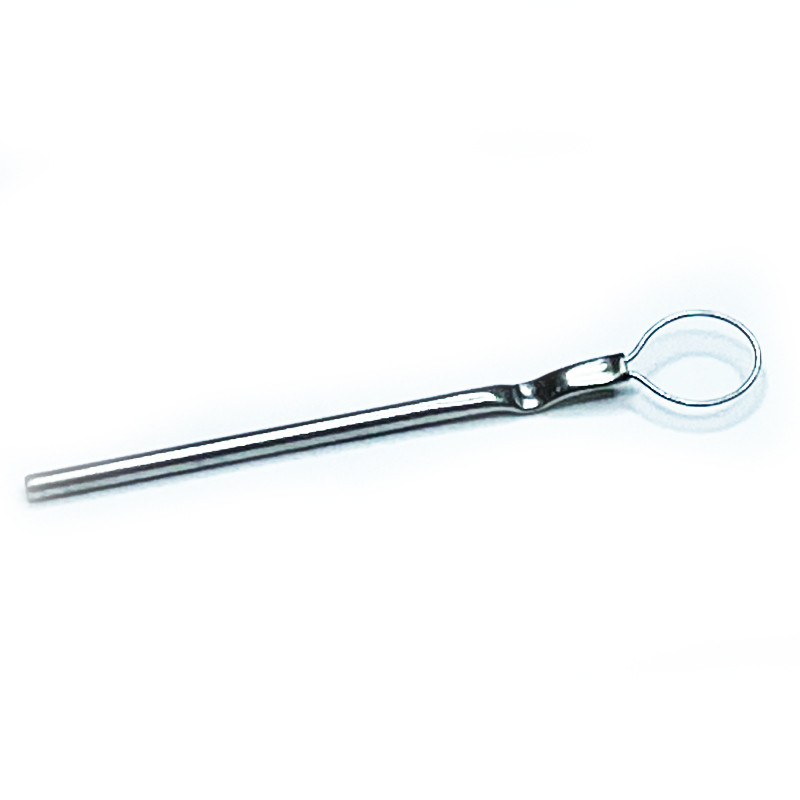

Петля: хвостовик 1,2 мм

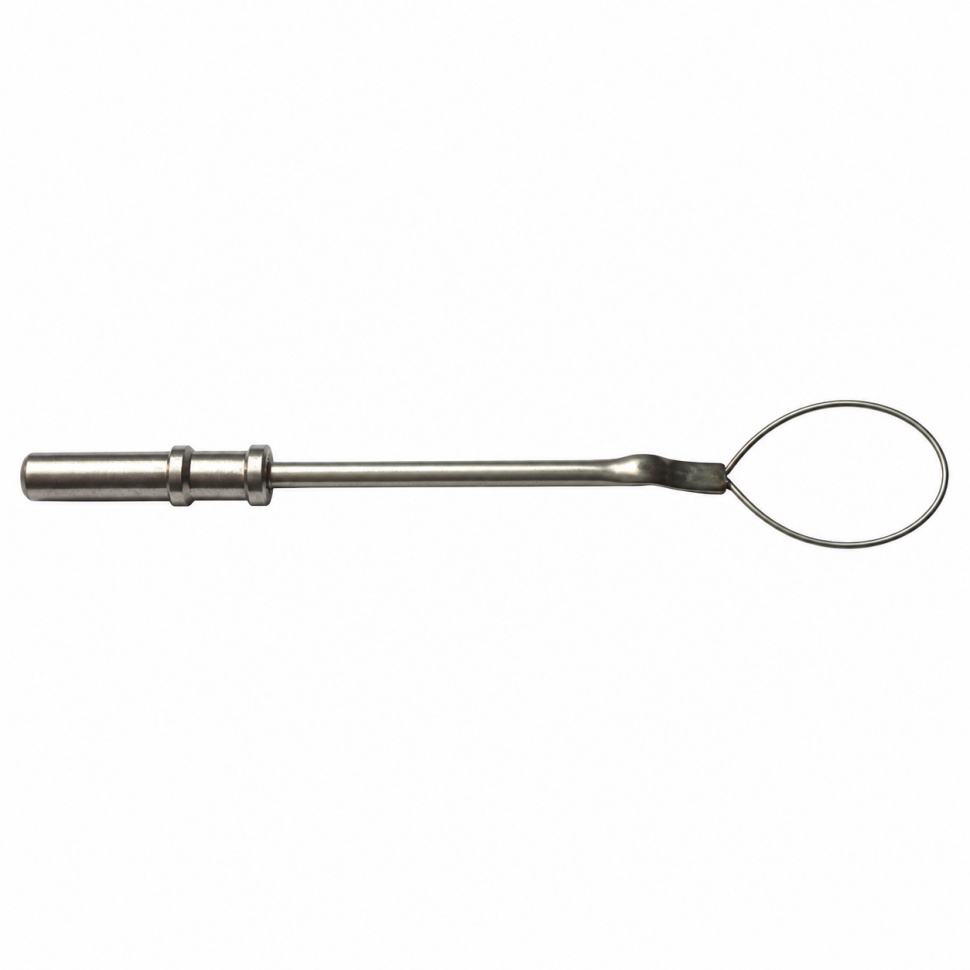

Петля: хвостовик 2,45 мм
Игла: тонкий наконечник при разных хвостовиках
В карточках обеих игл указан размер рабочей части 0,35 мм. На фотографиях видно, что даже тонкая игла может иметь массивную посадочную часть 2,45 мм. По толщине наконечника выбирать держатель нельзя.

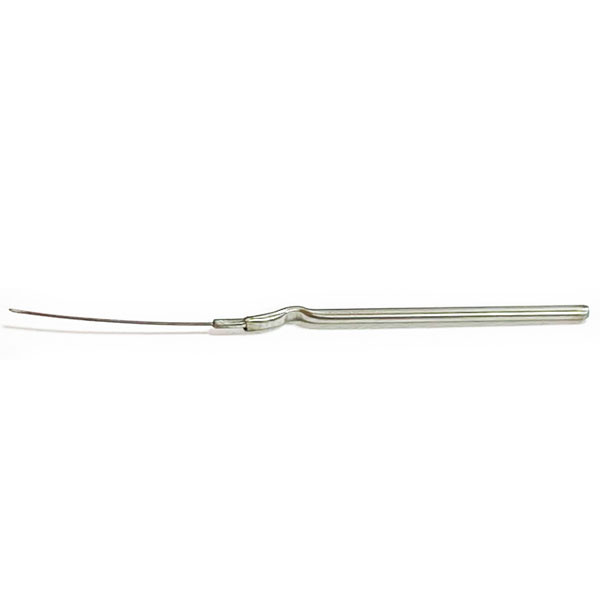

Игла: хвостовик 1,2 мм

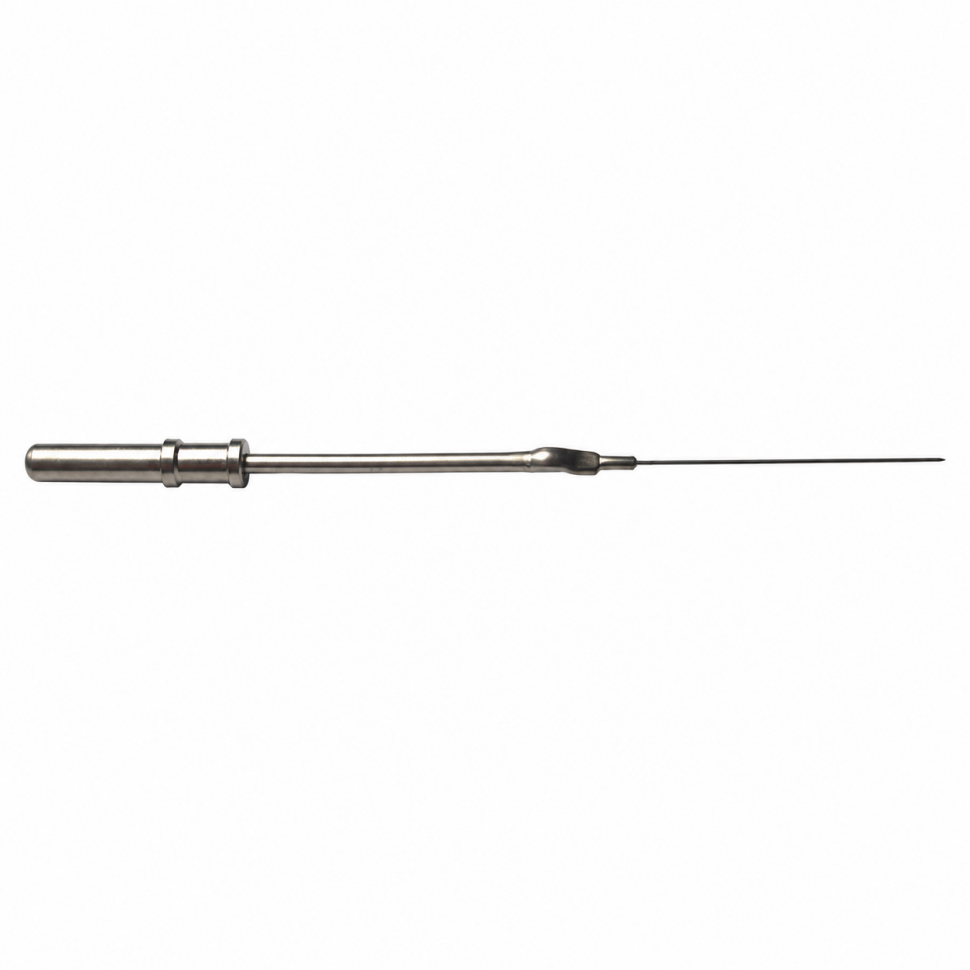

Игла: хвостовик 2,45 мм
Также проверяют длину и наличие изоляции. В ассортименте ЭХВЧ есть неизолированные и изолированные исполнения; один и тот же хвостовик не делает их взаимозаменяемыми по назначению.
Как подобрать электрод без ошибки
- Запишите полное название аппарата. Нужны производитель, модель, исполнение и год выпуска. Сохраните фотографию заводской таблички.
- Проверьте назначение держателя. Уточните, что это ручка именно для выбранного режима, а не принадлежность для спрей-коагуляции или электроэпиляции.
- Сравните хвостовик и подтвердите диаметр. У показанных в статье электродов 1,2 мм посадочная часть тонкая и гладкая, у 2,45 мм — утолщенная с кольцевыми выступами. Сверьте размер по паспорту, маркировке держателя или документации на ранее купленную совместимую насадку. При необходимости уточните диаметр измерением хвостовика снятого электрода.
- Выберите рабочую часть. Укажите форму, ее размер, длину электрода и изолированное или неизолированное исполнение.
- Сверьте полное обозначение перед покупкой. Если данных не хватает, передайте поставщику фото таблички аппарата, ручки, ее разъема и имеющейся насадки.
Совпадение диаметра — необходимая часть подбора, но также должны соответствовать требования к инструменту, изоляции и режиму работы. При замене держателя проверяют всю связку «аппарат — кабель — ручка — электрод».
Частые вопросы
Можно ли отличить электроды 1,2 и 2,45 мм по фотографии?
У представленных в статье изделий — да: отличаются посадочные части. На фото исполнений 2,45 мм виден утолщенный цилиндрический хвостовик с двумя кольцевыми выступами; у 1,2 мм — тонкий гладкий хвостовик. Этот ориентир помогает сопоставить изделие с карточкой товара. Точное значение диаметра и совместимость подтверждают по обозначению размера и документации держателя.
Можно ли поставить хвостовик 1,2 мм в держатель 2,45 мм?
Нельзя считать такую установку допустимой по умолчанию. Нужен размер, прямо предусмотренный изготовителем держателя. Не следует компенсировать несовпадение самодельными прокладками, обжимом или изменением хвостовика.
Подходит ли любой электрод с надписью «для ЭХВЧ»?
Этой надписи недостаточно. Сверяют конкретные аппарат и держатель, посадку, исполнение электрода и допустимое применение. Для другой модели совместимость может отличаться.
Какой диаметр нужен для ЭХВЧ-20 «Холодная плазма»?
В комплектации этой модели в Витакосметик указана специальная ручка для спрей-коагуляции. В ручке ЭХВЧ-20 и ЭХВЧ-50 используется специальная двусторонняя игла, с общим диаметром 1.2мм.
Хвостовик 2,45 мм лучше, чем 1,2 мм?
Это разные посадочные размеры. Критерий выбора — совместимость с предусмотренным держателем. Диаметр хвостовика не является оценкой качества электрода или эффективности процедуры.
Можно ли одинаково обрабатывать все электроды?
Порядок очистки, дезинфекции и стерилизации, а также возможность повторного применения определяются инструкцией конкретного изделия. По форме насадки или толщине хвостовика эти условия не устанавливают.
Подбор электродов в Витакосметик
В каталоге представлены электроды для ЭХВЧ разных форм, а также держатели 1,2 мм и держатели 2,45 мм. Для подбора подготовьте полное название аппарата и сведения о ручке: это поможет проверить посадку и выбрать нужное исполнение насадки.
Материал посвящен подбору принадлежностей. Методики вмешательств и настройки аппарата специалист определяет по эксплуатационной документации и своей профессиональной подготовке.
